Stroje s kabelovým svazkem: neviditelná síla za moderní elektronikou

I. Úvod

Už jste někdy zastavili, abyste zvážili složitou síť drátů, které pohánějí vaše auto, udržuje vaši ledničku v provozu nebo umožňuje vašemu smartphonu fungovat hladce? Skryté pod elegantními exteriéry nespočetné každodenní elektroniky leží komplexní organizovaný systém kabelů známý jako kabelový svazek. Tito neozvění hrdinové jsou zásadní pro přenos energie, dat a signálů, což zajišťuje bezpečný a efektivní provoz prakticky každého elektronického zařízení, které používáme.

Jak se však tyto komplikované svazky drátů vytvářejí s takovou přesností a konzistencí? Odpověď spočívá na stroj na postroj . Stroj s kabelovým svazkem je sofistikovaný kus průmyslového vybavení určeného k automatizaci a zefektivnění výrobního procesu kabelových svazků. Od řezání a stripování vodičů po krimpovací terminály a montáže konektorů hrají tyto stroje klíčovou roli při přeměně surovin na životně důležité tepny moderní technologie.

V dnešní rychlé výrobní krajině se poptávka po vysoce kvalitních, spolehlivých a nákladově efektivních kabelových postrojích stále rostou. Stroje s vodičem postroje jsou v popředí uspokojení této poptávky a nabízejí bezkonkurenční efektivitu, přesnost a všestrannost. Tento článek se ponoří do světa strojů na postroje, zkoumá jejich základní komponenty, operační mechanismy, rozmanité aplikace a transformační výhody, které přinášejí do různých průmyslových odvětví.

Ii. Základy kabelových svazků

Ve svém jádru je kabelový svazek organizovanou sestavou vodičů, kabelů a často dalších komponent, jako jsou konektory, terminály a ochranné kryty, navržené k přenosu elektrické energie nebo signálů.

A. Komponenty kabelového svazku

Komponent Popis
Dráty Toto jsou potrubí pro elektrický proud nebo data. Přicházejí v různých typech (např. Navazované, pevné), měřidla (tloušťka) a izolační materiály, vybrané na základě napětí, proudu a environmentálních požadavků aplikace.
Konektory Zařízení, která se spojují s elektrickými obvody, umožňují snadné připojení a odpojení. Liší se široce ve tvaru, velikosti, počtu kolíků a mechanismů uzamykání, přizpůsobené pro konkrétní rozhraní (např. Automotičtí, data, síla).
Terminály Kovové komponenty se zvlněné nebo pájené na konec drátu, což umožnilo, aby byl připojen k konektoru nebo jinému elektrickému bodu. Mezi běžné typy zahrnují prstencové terminály, terminály rýče a svorky na kolíky.
Pásky, potrubí a ochranné kryty Materiály, jako je elektrická páska, pletená rukáv, zvlněná hadička nebo trubka z smršťování tepla, se používají ke svazím vodičů, zajištění odolnosti proti otěru, ochranu před vlhkostí a izolaci.

B. Proč jsou vodičové postroje nezbytné?

Herness drátu jsou mnohem víc než jen svazky drátů; Jsou kritické pro:

  • Organizace a úspora prostoru: Konsolidují četné jednotlivé dráty do jedné jednotky, díky čemuž jsou instalační hezčí, efektivnější a optimalizují prostor v komplexních systémech.
  • Ochrana před faktory prostředí: Ochranné kryty chrání dráty před teplem, chladem, otěží, vlhkostí, chemikáliemi a vibracemi, prodlužují jejich životnost a zajišťují spolehlivost.
  • Snadná instalace a údržba: Předem sestavený postroj zjednodušuje proces instalace, zkrátí chyby a ušetří čas. To také zvyšuje odstraňování problémů a údržby jednodušší.
  • Zajištění elektrické integrity a bezpečnosti: Přesným směrováním a zabezpečením vodičů zabraňují postroji zkratky, snižují elektromagnetické rušení (EMI) a zajišťují konzistentní elektrický výkon, což je pro bezpečnost prvořadé.

Iii. Typy strojů na kabelových svazků

Stroje s kabelovým svazkem přicházejí v různých formách, z nichž každá se specializuje na konkrétní fázi výrobního procesu nebo integrace více funkcí pro vyšší automatizaci.

A. Kategorizace podle funkce

Typ stroje Popis
Střih a stripování strojů Jsou to zásadní.

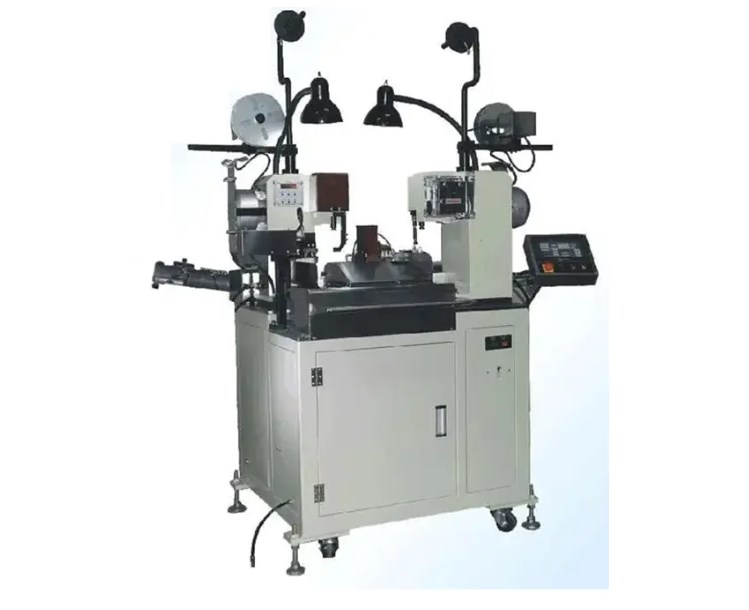

  • Plně automatické: Schopné přesně měřit, řezání a stripování izolace z obou konců drátu v jediném nepřetržitém provozu. Některé pokročilé modely mohou také krimpovací terminály současně.
  • Poloautomatické (např. Striptérky na benchtopu): Vyžadujte ruční krmení vodičů, ale automatizujte proces stripování, ideální pro nižší objemy nebo konkrétní aplikace.
Krimpingové stroje Používá se k připojení terminálů k odizolovaným koncům vodičů.

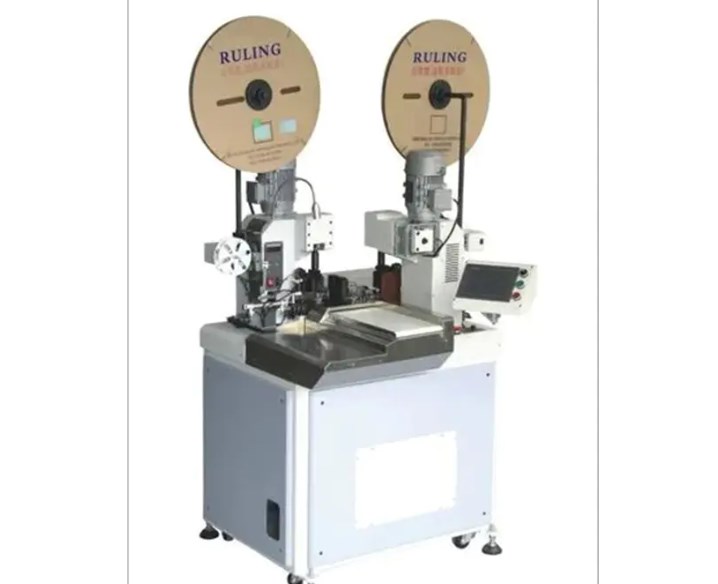

  • Automatické krimpovací lisy: Vysokorychlostní stroje, které živí hromadné terminály, je zakroušeny na dráty a často se integrují s řezacími a stripovacími jednotkami.
  • Poloautomatické nástroje pro krimpování: Benchtopové stroje, kde provozovatel ručně umístí drát a terminál.
  • Nástroje pro krimpování: Používá se pro velmi nízký objem, prototypování nebo specializované opravy.
Stroje inzerce terminálu Poté, co jsou terminály omezeny, tyto stroje automaticky nebo semiautomaticky vloží zvlněné terminály do správných dutin krytu konektoru.
Nahrávání a svazek strojů Tyto stroje zabalují sestavené dráty různými pásky (např. PVC, tkaninu, samostatně) nebo aplikují ochranné potrubí a vytvářejí konečný svazek postroje.
Testování strojů Nezbytné pro kontrolu kvality.
  • Testování kontinuity: Zkontroluje otevřené obvody nebo zlomky v drátech.
  • Testování odolnosti proti izolaci: Ověřuje integritu izolace drátu.
  • Funkční testování: Simuluje zamýšlenou operaci kabelového svazku, aby zajistila správné fungování všech spojení a signálů.

B. Integrované vs. samostatné systémy

Výrobci si mohou vybrat mezi samostatnými stroji pro specifické úkoly nebo integrované systémy, které kombinují více funkcí (např. Strip-strip-crimp stroje) do jedné automatizované linky a nabízejí vyšší propustnost a sníženou manuální manipulaci.

C. Specializované stroje

Některé stroje jsou navrženy pro velmi specifické aplikace, jako je zpracování koaxiálních kabelů, kabelů s plochou stuhou nebo manipulace s extrémně malými dráty pro mikroelektroniku nebo velký rozchod pro těžkopádné průmyslové aplikace.

IV. Klíčové komponenty a technologie

Přesnost a účinnost strojů na kabelových svazcích je způsobena jejich sofistikovanými interními komponenty a integrovanými technologiemi.

Komponenta/technologie Role
Krmení systémů Tyto systémy, včetně drátěných cívek a dereererů, zajišťují hladké a konzistentní dodávku drátu do stroje, zabraňují splebným problémům a problémům s napětím.
Měření a řezací jednotky Tyto jednotky, které jsou vybaveny vysoce přesnými senzory a řezacími čepelemi, přesně měří požadovanou délku drátu a čisté, bez otřepech.
Odizolovací čepele a mechanismy Specializované čepele odstraňují izolaci bez poškození vodiče drátu. Pro různé drátěné měřiče a izolační materiály se používají různé typy čepele a stripovací mechanismy.
Krimpování aplikátorů a zemře Jedná se o přesné nástroje, které tvoří terminál kolem vodiče drátu a zajišťují bezpečné a elektricky zvukové připojení. Správná sada zemí je zásadní pro každý typ terminálu.
Vision Systems Stále běžnější systémy vidění používají kamery a software pro zpracování obrázků pro kontrolu konce drátu, kvalitu krimpování a vložení terminálu, identifikaci vad v reálném čase a zlepšení kontroly kvality.
Software a automatizace Programovatelné logické řadiče (PLC) a uživatelsky přívětivé operace pro správu strojů na software, umožňující přesné programování délek drátu, hloubky stripování a parametrů krimpování. To umožňuje rychlé přeměny a komplexní konfigurace kabelového svazku.
Bezpečnostní prvky Moderní stroje zahrnují řadu bezpečnostních prvků, včetně bezpečnostních stráží, tlačítek na nouzové zastavení a blokování, které mají během používání chránit operátory.

V. Jak fungují stroje z kabelových svazků (výrobní proces)

Vytvoření kabelového svazku je vícestupňový proces, který těmito specializovanými stroji převážně automatizoval.

A. Krmení a měření drátu

Drátěný vodič nakrmil vodič do stroje. Přesná kodér měří přesnou délku požadovanou pro každý segment postroje.

B. Řezání drátu

Jakmile je měřena požadovaná délka, ostrá čepel čistě ořízne drát.

C. Odivování drátu

Stroj pak přesně odstraní určenou délku izolace z jednoho nebo obou konců řezaného drátu a vystaví vodič pro ukončení.

D. Terminální krimpování

Odizovaný konec drátu je přiváděn do krimpovacího aplikátoru, který používá sadu pro mechanickou deformaci terminálu kolem vodiče a vytváří silné elektrické a mechanické spojení. To lze provést na jednom nebo obou koncích.

E. Vložení těsnění (pokud je to možné)

U postrojů vyžadujících ochranu životního prostředí může být těsnění automaticky nebo ručně vloženo do drátu před krimpováním.

F. Sestava konektoru

Klimpované dráty s terminály jsou poté vloženy do příslušných dutin krytu konektoru. Tento krok může být manuální pro komplexní postroje nebo automatizovaný pro jednodušší.

G. Tapování/svazek

Shromážděné dráty se poté spojí s elektrickou páskou, pletenou rukávkou nebo zvlněnou hadičkou za vzniku konečné struktury kabelového svazku, poskytující ochranu a organizaci.

H. Testování a kontrola kvality

Nakonec dokončený kabelový svazek podléhá přísnému testování (kontinuita, izolace, funkční), aby se zajistilo, že splňuje všechny elektrické a mechanické specifikace a je bez vad.

Vi. Aplikace napříč průmyslovými odvětvími

Stroje s vodičem kabelového svazku jsou nepostradatelné napříč obrovským množstvím průmyslových odvětví, což podporuje funkčnost různých produktů.

Průmysl Aplikace kabelových svazků
Automobilový průmysl Snad největší spotřebitel, automobilový průmysl se silně spoléhá na drátěné postroje pro systémy správy motorů, vnitřní osvětlení, infotainment, bezpečnostní prvky (ABS, airbagy) a distribuci energie v celém vozidle.
Aerospace a obrana V kritických aplikacích, jako je avionika, systémy řízení letu a vojenské vybavení, musí drátové postroje splňovat přísnou spolehlivost a výkonnostní standardy, často působící v extrémním prostředí.
Elektronika Od spotřební elektroniky, jako jsou televizory a počítače po průmyslové ovládací panely a síťové zařízení, poskytují vodičové postroje interní kabeláž infrastrukturu.
Zdravotnické prostředky Přesnost a spolehlivost jsou v lékařském vybavení prvořadá. Drátěné postroje se nacházejí v diagnostických strojích, chirurgických nástrojích, systémech monitorování pacientů a dalších.
Telekomunikace Postroje jsou nezbytné pro propojení komponent v komunikační infrastruktuře, včetně základních stanic, datových center a síťových zařízení.
Domácí spotřebiče Každodenní spotřebiče, jako jsou pračky, chladničky, pece a vysavače, využívají pro jejich vnitřní elektrická připojení.
Průmyslové stroje Robotika, tovární automatizační zařízení a těžké stroje závisí na robustních kabelových svazcích pro přenos energie a řídicího signálu.

Vii. Výhody používání strojů na kabelové svazky

Přijetí strojů na postroje s vodičem nabízí výrobcům významné výhody.

Prospěch Vysvětlení
Zvýšená účinnost a rychlost výroby Automatizace drasticky zkracuje čas potřebný k výrobě postrojů ve srovnání s manuálními metodami, což vede k vyššímu výkonu.
Zvýšená přesnost a přesnost Stroje provádějí úkoly s konzistentní přesností a minimalizují lidskou chybu při řezání, stripování a krimpování, což je pro kvalitu produktu rozhodující.
Vylepšená kvalita a spolehlivost produktu Konzistentní procesy mají za následek jednotné postroje se spolehlivým elektrickým připojením, snížení defektů a zajištění dlouhodobého výkonu.
Snížené náklady na práci Automatizace snižuje závislost na manuální práci pro opakující se úkoly, což umožňuje přidělování lidských zdrojů na složitější nebo dozorčí role.
Minimalizovaný odpad materiálu Přesná měření a kontrolované procesy snižují materiál šrotu, což vede k úsporám nákladů.
Větší bezpečnost pro operátory Automatizované stroje snižují potřebu operátorů zvládnout ostré nástroje nebo provádět opakované pohyby a zlepšit bezpečnost na pracovišti.
Škálovatelnost a flexibilita ve výrobě Stroje lze naprogramovat pro různé konfigurace postroje, což výrobcům umožňuje rychle se přizpůsobit měnícím se požadavkům na produkt a podle potřeby rozšiřovat výrobu nahoru nebo dolů.

Viii. Faktory, které je třeba zvážit při výběru stroje na kabelové svazky

Výběr správného stroje na kabelové svazky je strategické rozhodnutí, které ovlivňuje účinnost výroby a kvalitu produktu.

Faktor Zvážení
Požadavky na objem výroby a propustnost Očekávaný objem potřebných postrojů bude diktovat úroveň automatizace a rychlosti vyžadované ze stroje.
Typy a velikosti drátu Zajistěte, aby stroj zvládl specifický rozsah drátěných měřidel, izolačních materiálů a typů (např. Jednorázové, vícejádrové, stíněné) použité ve vašich produktech.
Typy terminálu a konektoru Stroj musí být kompatibilní se specifickými terminály a konektory, které chcete používat, často vyžadující specializované aplikátory a umírání.
Požadovaná úroveň automatizace Zvažte, zda poloautomatické stroje stačí pro nižší objemy, nebo zda je pro produkci s vysokým objemem nutný plně automatický integrovaný systém.
Rozpočet a návratnost investic Vyhodnoťte počáteční investiční náklady oproti dlouhodobým výhodám, pokud jde o zvýšenou účinnost, sníženou práci a zlepšenou kvalitu, abyste určili návratnost investic.
Strojní stopa a dostupnost prostoru Posoudit fyzickou velikost stroje a zajistěte, aby se hodí do rozložení vašeho výrobního zařízení.
Podpora dodavatele, servis a náhradní díly Spolehlivá podpora poprodejních prodejen, snadno dostupné náhradní díly a technická pomoc jsou pro minimalizaci prostojů zásadní.
Integrace softwaru a uživatelská přívětivost Intuitivní uživatelské rozhraní a kompatibilita se stávajícími systémy provádění výroby (MES) mohou výrazně zvýšit provozní účinnost.

Ix. Údržba a odstraňování problémů

Správná údržba je klíčem k zajištění dlouhověkosti a optimálního výkonu strojů na kabelovém svazku.

Aspekt Popis
Pravidelné čištění a mazání Preventivní čištění odstraňuje zbytky a částice drátu, zatímco správné mazání snižuje opotřebení pohyblivých částí.
Náhrada čepele a matrice Řezací čepele a krimpování se časem opotřebovávají a musí být pravidelně kontrolovány a nahrazeny, aby se udržela přesnost a kvalita.
Kalibrace a nastavení Periodická kalibrace zajišťuje, že měření, hloubky stripování a krimpovací síly zůstávají přesné.
Běžné problémy a řešení Provozovatelé by měli být vyškoleni k identifikaci a řešení běžných problémů, jako je prokluz drátu, nekonzistentní délky pásů nebo špatné krimpování, často úpravou nastavení stroje nebo výměnou opotřebovaných částí.
Význam preventivní údržby Po přísném plánu preventivní údržby výrazně snižuje pravděpodobnost neočekávaných poruch, prodlouží životnost stroje a zajišťuje konzistentní produkci.

X. Budoucí trendy a inovace

Průmysl strojů na kabelovém svazku se neustále vyvíjí, poháněn požadavky na vyšší efektivitu, inteligenci a udržitelnost.

Trend Dopad/popis
Zvýšená integrace automatizace a robotiky Trend směrem k výrobě světla bude více robotů integrovaných s stroji na kabelovém svazku pro automatické nakládání, vykládání a komplexní montážní úkoly.
Průmysl 4.0 a inteligentní výroba Integrace s průmyslovým internetem věcí (IIOT) umožní strojům shromažďovat a přenášet údaje o výkonu, potřeby prediktivní údržby a metriky výroby, což umožňuje chytřejší rozhodování.
Pokročilé systémy vidění a AI pro kontrolu kvality Systémy vidění poháněné AI se stanou ještě sofistikovanějšími, schopnými detekovat drobné vady a anomálie s větší přesností, což dále zvyšuje zajištění kvality.
Miniaturizace a přesnost pro menší komponenty Když se elektronická zařízení zmenšují, budou muset stroje na kabelovém svazku zpracovat stále menší dráty a konektory s ještě vyšším úrovněmi přesnosti.
Udržitelnost ve výrobě Budoucí stroje se zaměří na energetickou účinnost, snížený materiál a schopnost zpracovat ekologičtější dráty a izolační materiály.
Přizpůsobení a výroba na vyžádání Pokroky v automatizaci a softwaru umožní rychlejší přechodu a flexibilnější výrobní linky, což bude podporovat rostoucí poptávku po přizpůsobených a na vyžádání drátěných postrojů.

Xi. Závěr

Stroje s kabelovým svazkem jsou tichými pracovními koly za funkčností a spolehlivostí nespočetných elektronických produktů, které definují náš moderní svět. Od složitého zapojení automobilu po jemná připojení v rámci zdravotnického prostředku tyto stroje zajišťují plynule a bezpečně proudění napájení a dat.

Jejich nepřetržitý vývoj, poháněný pokrokem v automatizaci, AI a připojení, slibuje ještě efektivnější, přesnější a udržitelnější budoucnost pro výrobu. Jak technologie neustále postupuje, role strojů na postroje dráty roste pouze v důležitosti a upevňuje jejich postavení jako nepostradatelné nástroje v probíhajícím pochodu inovací.
